Soudure de LED-RGB NeoPixels pour les connecter avec le Trinket Voici une photo démontrant les soudures à effectuer sur des NeoPixels .

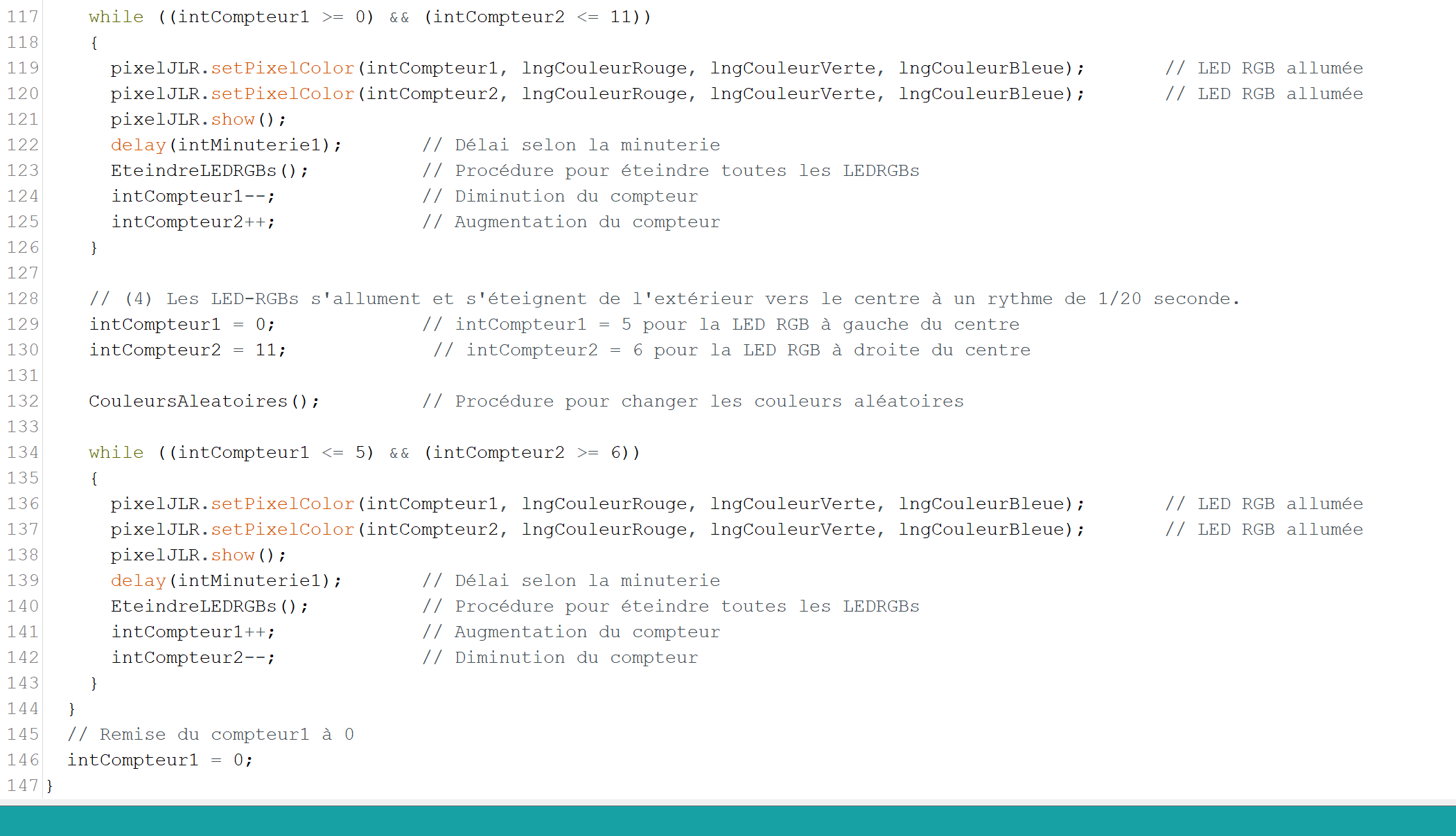

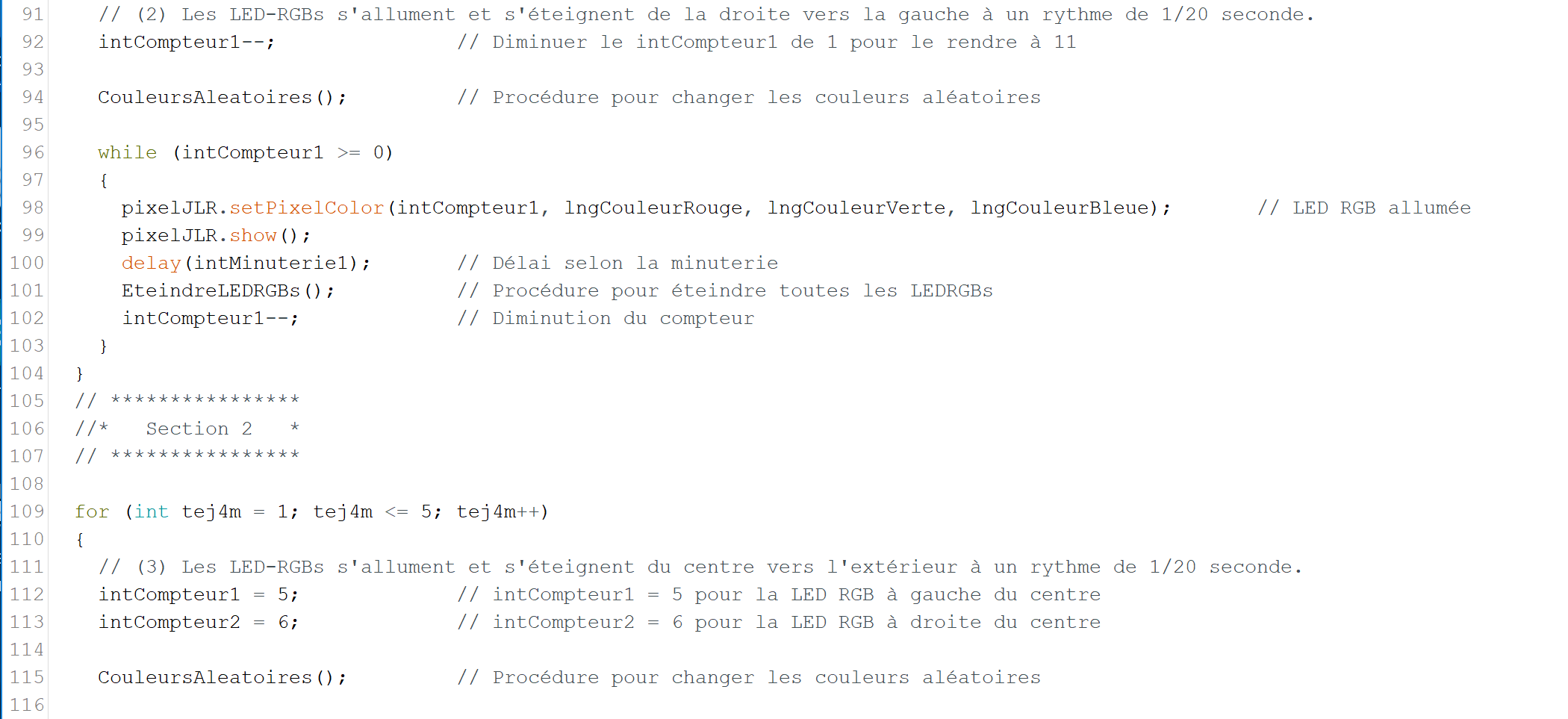

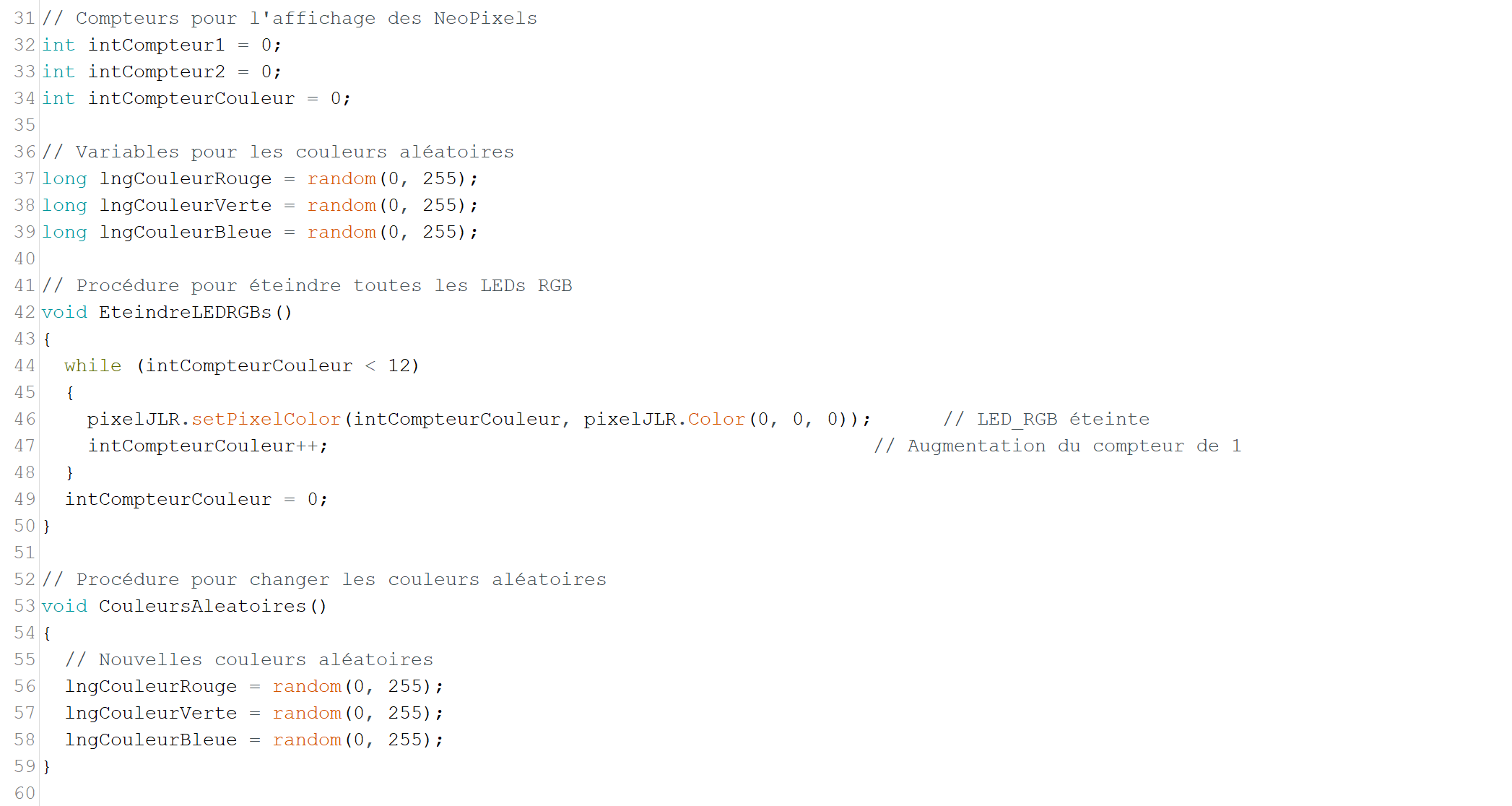

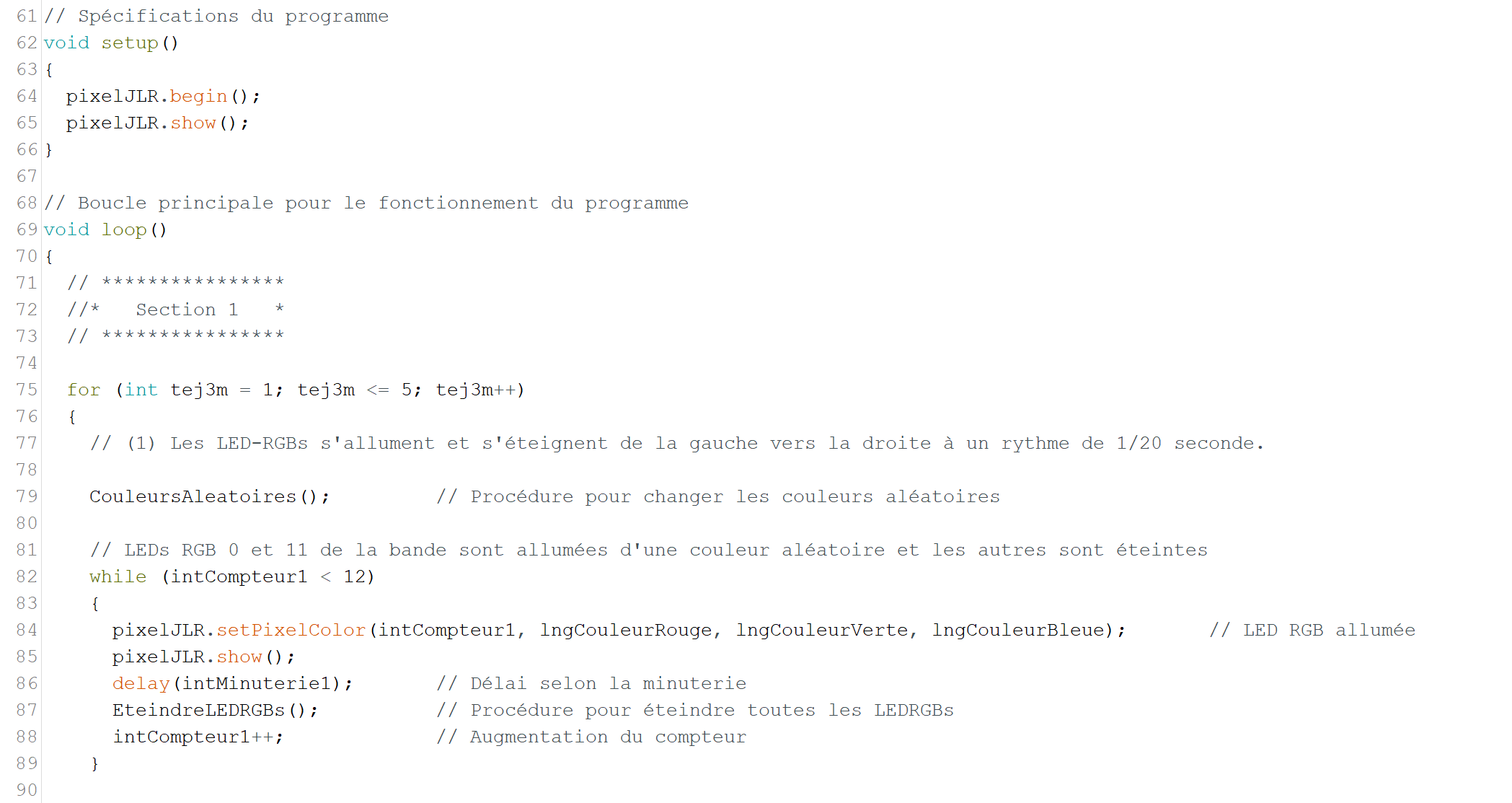

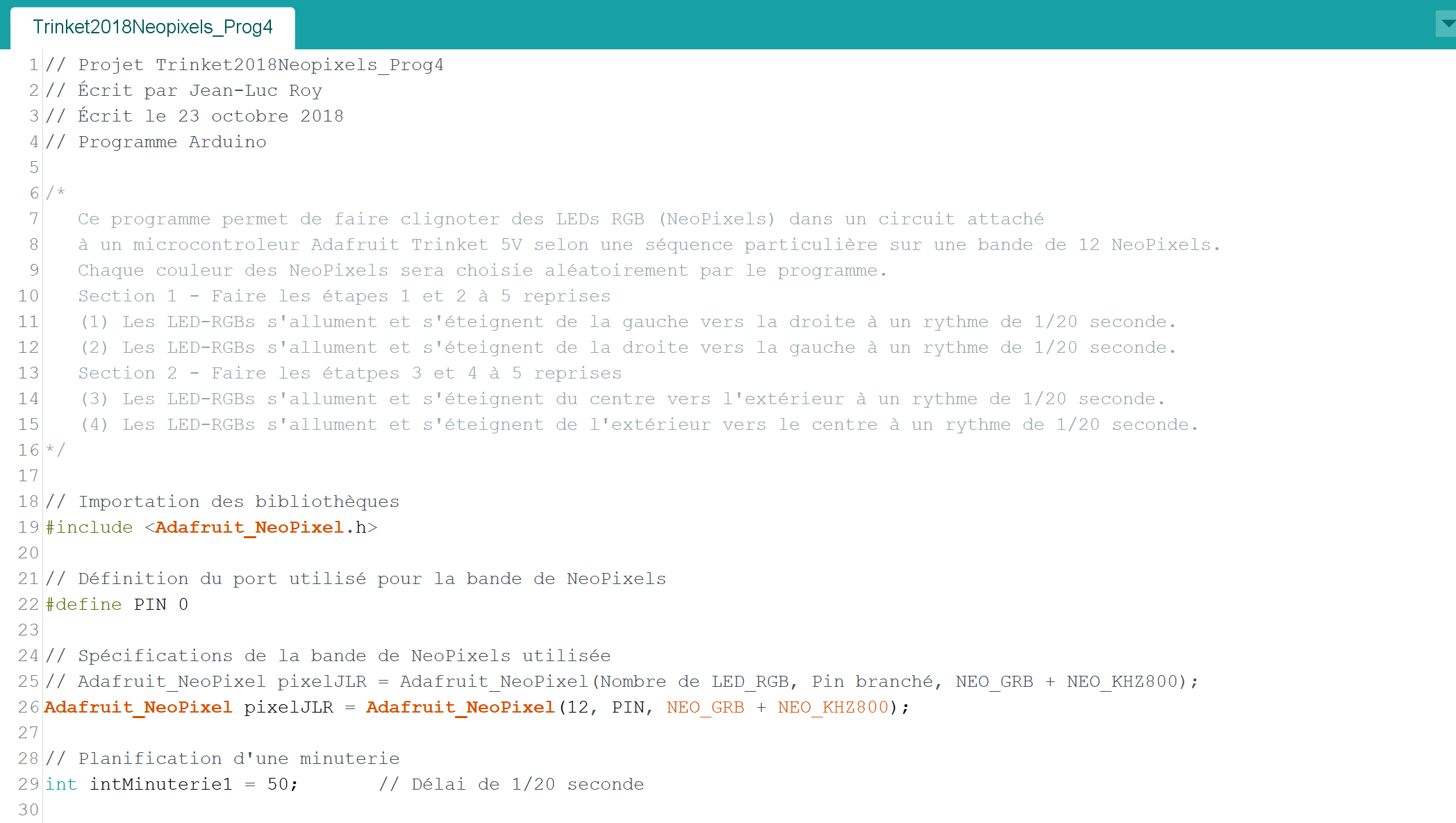

Circuit pour connecter la bande de LED-RGB NeoPixels à un Trinket de 5 Volts Voici des photos démontrants le circuit à effectuer pour installer les NeoPixels . Il est très important de placer une résistance de 470 ohms dans le circuit entre le fil du centre et le Trinket. Connexion de la bande de LED-RGB NeoPixels au Trinket NeoPixel - 5V ------ Fil rouge ------ 5 Volts - Trinket NeoPixel - DIN ------ Fil violet --- résistance 470 ohms --- Port 0 - Trinket NeoPixel - GND ------ Fil noir ------ GND - Trinket Programme - Trinket2018Neopixels_Prog4 Nom du programme:   Trinket2018Neopixels_Prog4 Description: Ce programme permet de faire clignoter des LEDs RGB (NeoPixels) dans un circuit attaché à un microcontroleur Adafruit Trinket 5V selon une séquence particulière sur une bande de 12 NeoPixels. Chaque couleur des NeoPixels sera choisie aléatoirement par le programme. Section 1 - Faire les étapes 1 et 2 à 5 reprises (1) Les LED-RGBs s'allument et s'éteignent de la gauche vers la droite à un rythme de 1/20 seconde. (2) Les LED-RGBs s'allument et s'éteignent de la droite vers la gauche à un rythme de 1/20 seconde. Section 2 - Faire les étatpes 3 et 4 à 5 reprises (3) Les LED-RGBs s'allument et s'éteignent du centre vers l'extérieur à un rythme de 1/20 seconde. (4) Les LED-RGBs s'allument et s'éteignent de l'extérieur vers le centre à un rythme de 1/20 seconde.

Vidéo démontrant le fonctionnement du programme Trinket2018Neopixels_Prog4.
